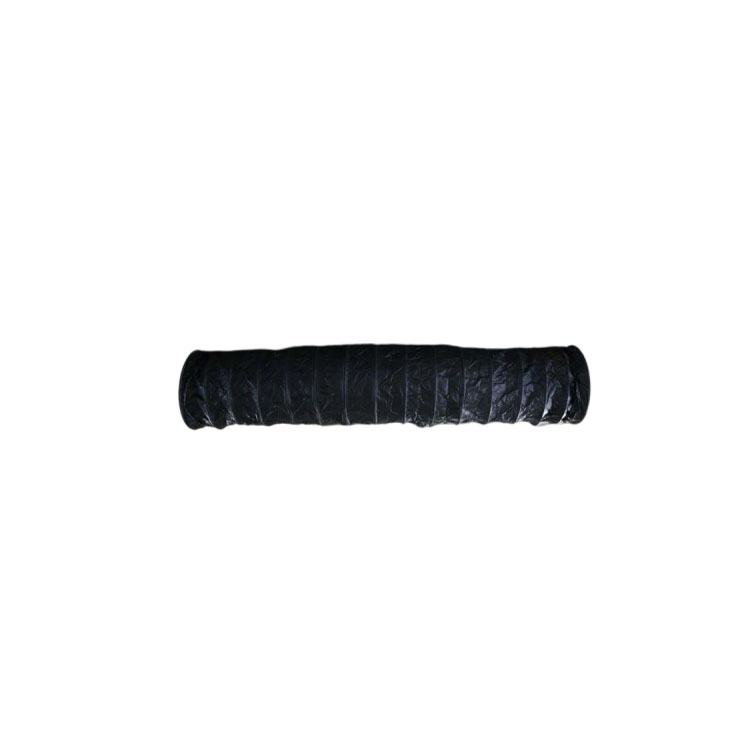

风筒结构及规格尺寸

　　风筒品种:风筒按涂覆布材料分为橡胶涂覆布正压风筒、塑料涂覆布正压风筒和橡塑涂覆布正压风筒。

　　1－端圈    ２－吊环安装线   ３－吊环   ４－反边

　　项目              尺寸                   允许误差（mm）

　　风筒直径（D） 300 400 450 500 600 800 1000  0±6

　　风筒长度（L）  5      10      20          0±100

　　1、风筒吊环应折叠在外侧，用编制袋包装。

　　2、风筒在运输过程中，防止机械撞击和摩擦，避免日晒、雨淋。

　　3、产品应贮存在通风良好的库房内，堆码不得过高，以免影响使用质量，使用过的导风筒，应先冲洗凉干，然后再折叠存放，禁止与有损于橡胶和塑料品质的物质接触，避免阳光直射、雨淋，仓贮温度应在－15℃～35℃之间，相对温度45-75﹪之间，并距热源1m以外。

　　4、产品在规定的运输、贮存条件下，自生产日期起，贮存期1年内其阻燃性、抗静电性符合本标准的规定。

　　5、导风筒应根据巷道及风机风量大小等要求选择适当规格，以及弯头、三通等异形规格，连接时注意气流方向。
